Aprašymas

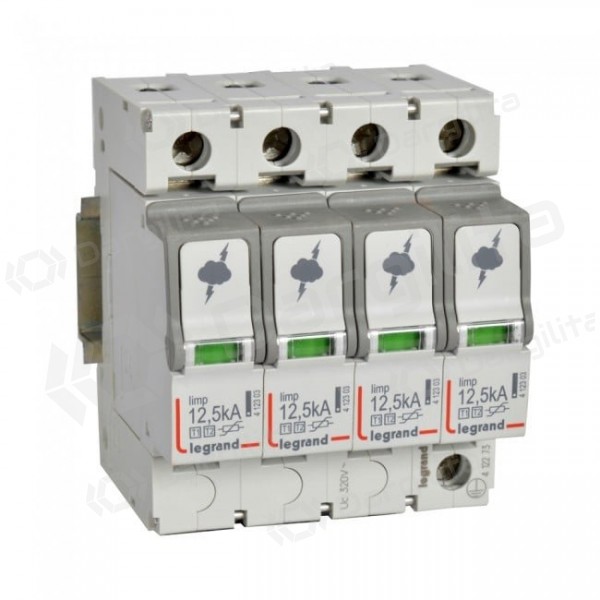

Legrand 412273 – viršįtampių ribotuvas, skirtas patikimai apsaugai nuo impulsinių viršįtampių. Šis modelis pasižymi 25 kA (8/20 µs) nominalia iškrovos srove, kas užtikrina efektyvų viršįtampių nukreipimą ir apsaugo prijungtus įrenginius. Įrenginys tinkamas naudoti žemos įtampos elektros tinkluose, atitinkant standartinius montavimo reikalavimus.

Specifikacija

• Tipas: T1+T2 (integruotas B+C tipas, skirtas apsaugai nuo tiesioginių žaibų smūgių ir impulsinių viršįtampių)
• Polių skaičius: 4
• Nominali įtampa (AC): 400 V
• Maksimali nuolatinė kintamoji įtampa (U_c): 320 V
• Maksimali impulsų srovė (I_imp, 10/350 µs): 50 kA (atlaiko didelius tiesioginio žaibo smūgio sukeltus impulsus)
• Nominali iškrovos srovė (I_n, 8/20 µs): 25 kA (efektyviai nukreipia impulsinius viršįtampius)
• Įtampos apsaugos lygis (U_p): 1.9 kV (užtikrina, kad prijungti įrenginiai nepatirs didesnės įtampos nei 1.9 kV)
• Montavimo būdas: DIN bėgelis 35 mm (standartizuotas ir paprastas montavimas)
• Konstrukcijos plotis: 4 moduliai
• Maksimalus laidininko skerspjūvis (kietas): 35 mm²
• Maksimalus laidininko skerspjūvis (lankstus): 25 mm²
• Signalizacija: Optinė (vizualiai informuoja apie įrenginio būseną)
• Su nuotolinio signalizavimo kontaktu: Ne
• Integruotas atsarginis saugiklis: Ne
• IP klasė: IP20

Gamintojas

🔗 Gamintojo nuoroda

Dokumentai / Sertifikatai

🔗 Techninių duomenų lapas

Dažniausiai užduodami klausimai (DUK)

Koks yra šio viršįtampių ribotuvo tipas ir kokia jo paskirtis?

Tai yra T1+T2 tipo viršįtampių ribotuvas (B+C klasė), skirtas apsaugoti elektros instaliacijas ir prijungtus įrenginius nuo žaibų sukeliamų ir kitų impulsinių viršįtampių.

Kaip montuojamas Legrand 412273 modelis?

Šis viršįtampių ribotuvas montuojamas ant standartinio 35 mm DIN bėgelio, kas užtikrina suderinamumą su dauguma paskirstymo skydų ir palengvina integravimą į elektros sistemas.

Ką rodo 50 kA maksimali impulsų srovė (I_imp)?

Maksimali impulsų srovė (I_imp) 50 kA (10/350 µs) parodo įrenginio gebą atlaikyti ir efektyviai nukreipti didelius tiesioginio žaibo smūgio sukeltus srovės impulsus, apsaugant elektros tinklą nuo pažeidimų.
