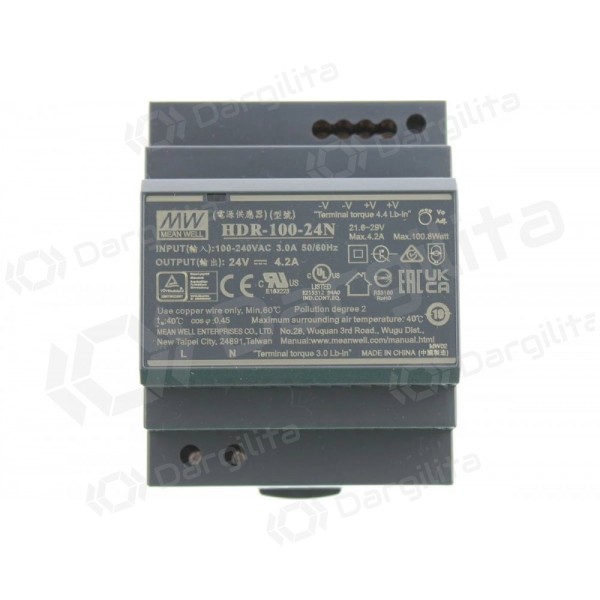

Šis MEAN WELL HDR-100-24N modelio impulsinis maitinimo šaltinis yra skirtas efektyviam ir patikimam nuolatinės srovės energijos tiekimui pramoninėse bei automatizavimo sistemose. Jis pasižymi 100.8W išėjimo galia ir yra skirtas montuoti ant DIN bėgio, užtikrinant paprastą integravimą į elektros spintas. Prietaisas idealiai tinka įrenginiams, reikalaujantiems stabilios 24V nuolatinės srovės.

Prekės informacija

Išėjimo charakteristikos

• Modelis: HDR-100-24N
• DC įtampa: 24V
• Nominali srovė: 4.2A
• Srovės diapazonas: 0 ~ 4.2A
• Galia: 100.8W
• Įtampos reguliavimo diapazonas: 21.6 ~ 28V
• Didžiausias pulsacijos ir triukšmo lygis: 150mVp-p
• Įtampos tolerancija: ±1.0%
• Linijinė reguliacija: ±1.0%
• Apkrovos reguliacija: ±1.0%
• Nustatymo ir įsijungimo laikas: 500ms, 30ms/230VAC; 500ms, 12ms/115VAC prie pilnos apkrovos
• Sulaikymo laikas (tip.): 30ms/230VAC; 12ms/115VAC prie pilnos apkrovos
• Perkrovos apsauga: 110 ~ 150% nominalios išėjimo galios, „hiccup“ režimas, automatiškai atsistato pašalinus gedimą
• Viršįtampos apsauga: 28 ~ 33V, išjungia išėjimo įtampą, atnaujinti maitinimą, kad atsistatytų

Įėjimo charakteristikos

• Įtampos diapazonas: 85 ~ 264VAC, 120 ~ 370VDC
• Dažnio diapazonas: 47 ~ 63Hz
• Našumas (tip.): 90%
• Kintamoji srovė (tip.): 1.6A/230VAC, 3A/115VAC
• Įjungimo srovė (tip.): Šaltas startas 50A/230VAC

Aplinkos ir patikimumo sąlygos

• Darbinė temperatūra: -30 ~ +70°C (žr. „Derating Curve“)
• Darbinė drėgmė: 20 ~ 90% RH nekondensuojanti
• Sandėliavimo temperatūra ir drėgmė: -40 ~ +85°C, 10 ~ 95% RH nekondensuojanti
• Temperatūros koeficientas: ±0.03%/°C (0 ~ 50°C)
• Vibracija: 10 ~ 500Hz, 2G 10min./1 ciklas, periodas 60min. kiekviena ašimi X, Y, Z; atitinka IEC60068-2-6
• Darbinis aukštis: Iki 2000 metrų
• Vidutinis laikas tarp gedimų (MTBF): 327.9K val. min. (Telcordia SR-332), 856.5K val. min. (MIL-HDBK-217F, 25°C)

Apsauga ir standartai

• Įtampos atlaikymas: I/P-O/P: 4KVAC
• Izoliacijos varža: I/P-O/P: 100M Ohm / 500VDC / 25°C / 70% RH
• Saugos standartai: UL62368-1, UL508, TUV BS EN/EN61558-2-16, IEC62368-1, BSMI CNS15598-1, BS EN/EN61558-1, EAC TP TC 004
• EMC spinduliuotė: BS EN/EN55032(CISPR32), CNS15936, Class B
• EMC atsparumas: EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11

Fizinės charakteristikos

• Matmenys (P*A*G): 70*90*54.5mm
• Pakuotė: 0.27Kg; 48vnt/13.74Kg/0.96CUFT
• Montavimas: DIN bėgelis TS35/7.5 arba TS35/15
• LED indikatorius: Maitinimo įjungimas

Parsisiuntimai / sertifikatai
